3. SOLARNA OPREMA

3.1. Prijemnici sunčeve energije -solarni kolektori


   Sunčevo zračenje se lako apsorbuje u raznim materijalima i pri tome se njegova energija najvećim delom pretvara u toplotnu. Uređaj u kome se to ostvaruje naziva se solarni prijemnik ( kolektor).

   Prema konstrukciji i načinu rada, razlikujemo dve osnovne vrste prijemnika : ravne i fokusirajuće.


   Ravni panelni kolektor koristi se za primenu u stambenim objektima. Sunčevo zračenje se u njima apsorbuje pomoću ravne ploče, obojene tamnom bojom.
  Fokusirajući kolektoripostižu temperaturu zahvaljujući koncentrisanju sunčevog zračenja pomoću optičkog sistema.Zahtevaju stalno usmeravanje prema suncu.

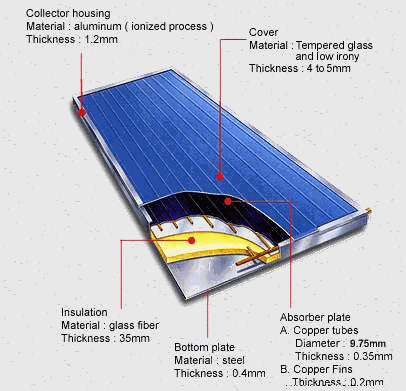

3.1.1. Prijemne ploče - apsorberi

   Glavni deo prijemnika je prijemna ploča (apsorber). To je crno telo koje upija veliki deo zračenja u oblasti sunčevog spektra. Apsorber je istovremeno i izmenjivač toplote, jer primljenu energiju predaje u obliku toplote radnom fluidu, koji se odvodi u toplotno skladište. Kao radni fluid upotrebljava se tečnost (voda) ili vazduh, pa tako razlikujemo dve vrste prijemnika: vodeni i vazdušni.

Vodeni prijemnik – voda se pumpama prenosi kroz limene cevi do krova, a zatim se posle zagrevanja zemljinom težom vraća do skladišta. Na taj način se uspostavlja cirkulacija fluida koji prenosi toplotu.>

Koristi se u domaćinstvu za grejanje vode, bazena za kupanje i kod aktivnog sistema grejanja zgrada.

Vazdušni prijemnik je dosta jednostavniji u odnosu na vodeni, jer to može biti bilo koja profilisana ili razuđena površina čija je prednja strana obojena crnom bojom.


Princip zagrevanja je sledeći: U toku dana zagrejani vazduh iz kolektora prelazi u toplotno skladište, a u toku noći topao vazduh iz skladišta prelazi u prostorije kuće preko otvora u podu.

3.2. Skladišta toplote

  Budući da sunce ne sija onda kada je najpotrebnije, neophodno je akumulirati toplotu tokom sunčanih dana i koristiti je prema potrebi.

Akumulacija toplote vrši se u toplotnim skladištima. Razlikujemo sledeće tipove skladišta toplote:

Najednostavniji i najeftiniji tip skladištenja predstavlja gomila kamenja kroz koje struji topao vazduh iz vazdušnih prijemnika. Skladište treba da je dobro zaptiveno i izolovano. Ono se nalazi najčešće ispod kuće, tako da može da služi kao i podno grejanje.

Drugi tip jednostavnog skladišta je zid ili pod sa šupljinama kroz koje struji topao vazduh ili sa ugrađenim cevima kroz koje teče topla voda.

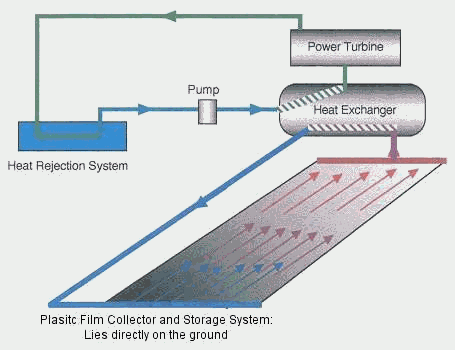

>- Kod vodenih prijemnika kao toplotno skladište se najčešće koristi bazen sa vodom. Topla voda iz kolektora se usmerava pomoću pumpe prema bazenu, dok se hladna voda iz bazena po prolasku kroz filter usmerava ka kolektorima.

Solarni prelazi, tj. prelazi iz jednog stanja materije u drugo, su najbolji i najefikasniji načini skladištenja toplote. tako npr. sa Glauberova so može koristiti kao termostabilizator jer se njena kristalizacija odvija na 30 *C.


3.3. Toplotna pumpa

Toplotna pumpa je uređaj koji ne proizvodi toplotu, već je prenosi iz jednog rezervoara, niže temperature u drugi na višoj temperaturi, posredstvom faznog prelaza tečnosti.

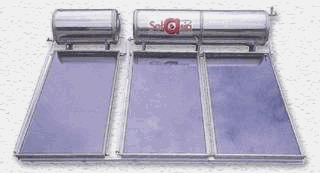

3.4. Solarni bojler

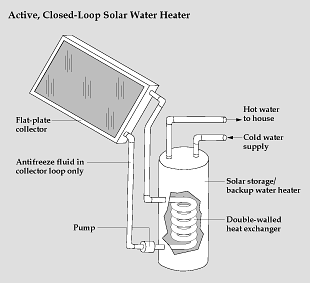

Solarni bojler je uređaj za grejanje vode za svakodnevnu upotrebu , preko cele godine. Postavlja se na južnom delu objekta (krovu, terasi ,dvorištu,na južnom zidu i dr). Sastoji se od : kolektora, rezervoara, izmenjivača toplote, uređaja za pogon i kontrolu radnog fluida i dodatnog električnog grejača.

Solarni bojler 1.Kolektor 2.vazdušniventil 3.odvod tople vode 4.dovod hladne vode 5.ventil 6.odvod iz kolektora 7.snadbevanje kolektora vodom 8.ispusti 9.ventil 10.sigurnosni ventil 11.toplotna pumpa 12.pomoćni pritisni venti 13.merač pritiska 14.priključni rezervoar 15.spiralna grejna cev 16.rezervoar 17.pomoćni grejač 18.regulator
